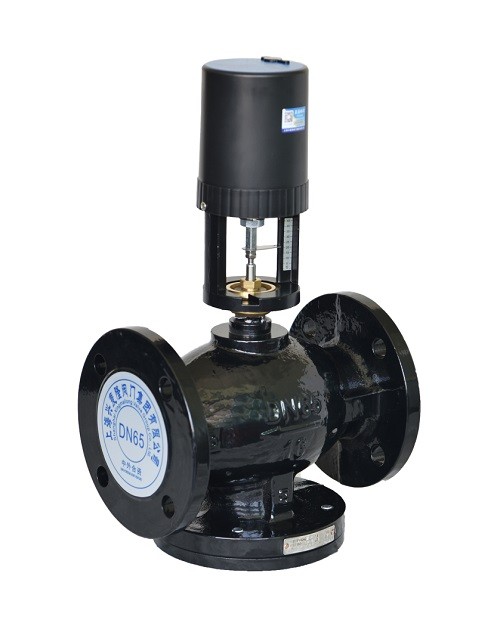

ET7200电动调节阀
产品概述：
ET7200电动调节阀是由作用力1000N电动执行器与口径DN20-DN65调节阀体组合而成的电动调节阀系列，其广泛应用于空调制冷，采暖以及楼宇自动控制系统中，可精确调节系统中的介质流量，从而达到控制温度，湿度，压力和节能的目的。
产品特点：
1.执行器之家采用铝压铸成型（表面经喷砂烤漆处理）外壳用ABS工程塑料，体积小，重量轻。
2.执行器选用可逆同步电机，具有过载限位开关保护功能，带限位开关，执行器电机自行停止。
3.工作电压：AC24V±10% 50/60Hz(也可以订制选用AC220V）
4.控制信号：开关/浮点信号 模拟：0-10V/4-20MA
反馈输出可选电压0（2）— 10VDC或电流信号0（4）-20ADC
5.阀门可选用不同工作介质及温度。
6.风门结构有两通单座阀，三通分流阀及三通合流阀。
阀体技术参数：
阀体型号 | DN25 | DN32 | DN40 | DN50 | DN65 |
阀杆行程 | 20 | 20 | 20 | 20 | 20 |
压差（mpa） | 1.0 | 0.75 | 0.5 | 0.3 | 0.2 |
流量系数KV值 | 10 | 16 | 25 | 4 | 63 |
公称压力 | 1.6mpa |
液体温度 | 水-10℃-95℃ 蒸汽-10℃-180℃ |
介质 | 冷/热水，蒸汽等 |
材 质 | 阀体 | 黄铜，不锈钢 |
阀芯 | 黄铜，不锈钢 |
阀杆 | 不锈钢 |
密封 | 四氟填充，V型密封，弹簧自补偿 |
泄漏量 | 单座阀小于KV值得0.04% |
执行器技术参数
执行器型号 | ET7200 | ET7200 | ET7200 |
动作/控制 | 可逆的，递增控制 | 可逆的，递增控制 | 比例式制型正转或反转 |
电源电压 | AC220V 50/60HZ±10% | AC24V 50/60HZ±10% | AC24V 50/60HZ±10% |
电机型式 | 交流永磁同步可逆机电 |
作用力 | 1000N | 1000N | 1000N |
控制信号 | 增量/开关信号 | 增量/浮点信号 | 0（2）~10VDC或0（4）~20mADC |
反馈信号 |
|
| 0（2）~10VDC或0（4）~20mADC |
功率消耗 | 7.5VA | 7.5VA | 7.5VA |
行程 | 25mm | 25mm | 25mm |
工作温度 | -10~-60℃ | -10~-60℃ | -10~-60℃ |
工作湿度 | 10%90%RH无结露 |
