BSMJ低压并联电容器0.45-30-3_有机薄膜电容_电容器_电子元件_供应信息

有机薄膜电容

首页 > 供应信息 > 电子元件 > 电容器 > 有机薄膜电容

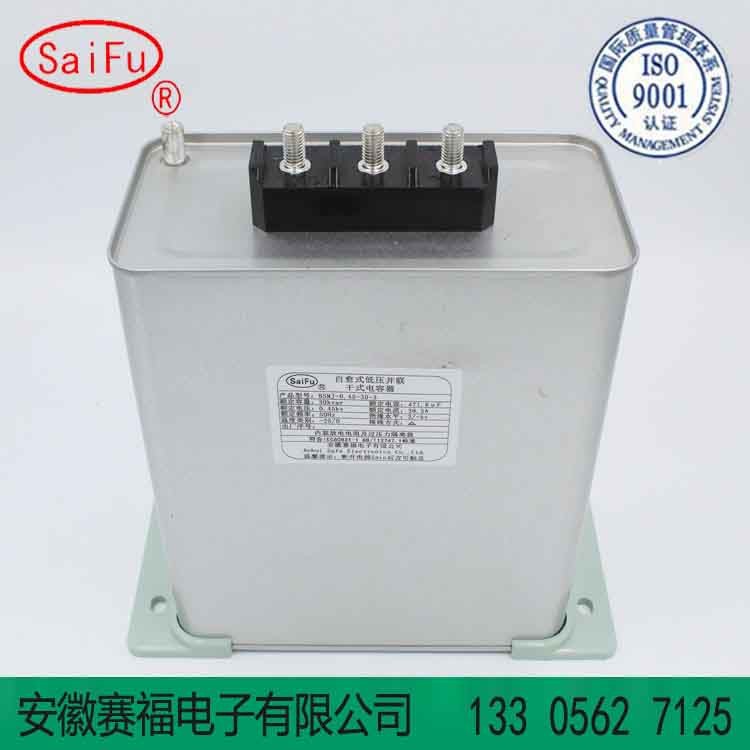

BSMJ低压并联电容器0.45-30-3

2023-03-21 10:31100

信息概况

价格：￥300.00/件
品牌：赛福
低压并联电容：15kvar
防爆电容：金属化薄膜
铝壳：方形
起订：1件
供应：1件
发货：3天内

立即购买

低压自愈式并联电容器

1. 适用范围

本产品规格书为安徽赛福电子有限公司提供，适用于标称电压1000V及以下，频率为15Hz~60Hz的交流电力系统的功率因素的电容器，主要用于提高功率因素，减少无功损耗，改善电压质量。

型号和含义

3. 正常工作条件和安装条件

低电压自愈式并联电容器在使用条件如下：

3.1投入时的剩余电压

电容器投入时的剩余电压不超过额定电压的10%。

3.2海拔

安装运行地区海拔不超过2000m。

3.3环境空气温度类别

环境空气温度类别为-25/C。电容器投入运行环境温度为-25℃，温度为C类，即电容器运行的不超过50℃，24小时内温度平均值不超过40℃，一年内温度平均值不超过30℃。

电容器应保证在良好通风条件下工作，不允许在密闭不通风条件下工作。

4. 主要参数及性能

4.1 主要技术参数

4.1.1额定电压：230VAC、400VAC、450VAC、480VAC、525VAC、690VAC、750VAC，其他电压可特殊订货。

4.1.2额定频率：50Hz或60Hz。

4.1.3额定容量：（1-60）kvar。

4.1.4容量偏差：-5%~+10%，三相单元中，任意两线路端子间测得的电容的值和之比≤1.08。

4.1.5介质损耗角正切：≤0.0015（20℃）。

4.1.6耐电压：极间2.15Un，2s；[极壳2Un+2kV或3kV取较高方]×1.2，5 s。

4.1.7允许过电压：1.1Un时，每24小时不超过8小时；1.15Un时，每24小时不超过30分钟；1.20Un时，每24小时不超过5分钟；1.30Un时，每24小时不超过1分钟。

4.1.8允许过电流：1.3In。考虑到谐波、过电压和电容偏差影响，过渡过电流不超过1.43 In。

4.1.9自放电特性：电容器带有放电器件，使电容器在断开电容3min内，剩余电压从,-2.Un降至75V或以下。

4.2执行标准：GB/T12747-2017，IEC60831:2004。

5.结构特征及注意事项

5.1结构特征

5.1.1先进的进口生产设备，金属化聚丙烯薄膜，产品体积小，品质好。

5.1.2的选膜、薄膜蒸镀和喷金工艺，保证了产品能抗大的涌流能力，适应高的环境温度，温升小，发热少。

5.1.3优良的自愈性能，内装自放电电阻和装置，产品可靠。

5.1.4采用干式结构，或微晶蜡作为浸渍剂，运行性能好，不漏油。

5.1.5经特殊防腐处理的印铁外壳，耐腐蚀，美观牢固，无需喷漆。

5.2注意事项

5.2.1过电压和过热将缩短电容器的寿命，因此要严格控制运行条件，如环境温度、通风情况、过电压、过电流等。

5.2.2系统中安装低压自愈式并联电容器时，应充分考虑以下情况：

5.2.2.1在谐波含量严重的环境下，不宜直接装设电容器，应串联电抗器使用；在谐波含量不严重的环境中，需要提升电容器的电压等级。常见的谐波源有：电力电子设备、变频器、直流整流器、逆变器、电解电镀设备、电弧炉、中频炉、矿热炉等。

5.2.2.2电容器与感应电动机并联时，建议按电容器电流小于电动机空载电流90%来选配电容器。

5.2.2.3在变压器空载时，应使电容器退出运行。

5.2.3系统中安装低压自愈式并联电容器时，应选用能限制涌流及不重燃的开关、接触器、电子复合开关、过流继电器等。

5.2.4电容器切除与再投入的时间间隔应大于3min，否则可能产生很高的过渡过电压，损坏电容器。

5.2.5选用小型断路器作短路保护，无法可靠分断短路电流，不推荐使用，建议使用熔断器作保护。若使用时，应按额定电流的2~3倍选择，严禁断路器带电容器合闸。

5.2.6如发现电容器外壳有严重的鼓胀现象，请将电容器及时从电网中切除。

安装说明：

6.1将安装脚平面朝下，沿外壳底部滚边处插入，卡接到位。

6.2将转配好安装脚的电容器固定在需要安装的场所。

6.3安装场所不受阳光直射，不被雨雪淋湿，避免尘埃过多及剧烈振动场所，相互间距：A型产品≥30mm，B型产品≥50mm，C型产品≥80mm，夏季环境温度较高时，应采取有效措施，保证通风和散热良好。

7.订货须知

7.1用户须提供产品额定电压、额定容量、相数等参数。

7.2用户须尽量提供使用场所的一些特征。

外形及安装尺寸

undefined

主要规格尺寸

产品型号 Model BSMJ BCMJ BZMJ	额定电压 Rated voltage kV	额定容量 Rated output kvar	总电容量 Total capacitance μF	额定电流 Rated current A	外形尺寸长×宽×高（mm）
0.25-3-1	0.25	3	153	12	167×57×110
0.25-5-1	0.25	5	255	20	167×57×180
0.25-7.5-1	0.25	7.5	382	30	160×85×210
0.25-10-1	0.25	10	509	40	270×120×210
0.25-15-1	0.25	15	764	60	270×120×210
0.25-20-1	0.25	20	1019	80	270×120×210
0.25-25-1	0.25	25	1273	100	270×120×210
0.25-30-1	0.25	30	1528	120	270×120×230
0.25-35-1	0.25	35	1783	140	270×120×230
0.25-40-1	0.25	40	2037	160	270×120×230
0.4-2-3	0.4	2	39	2.9	167×57×110
0.4-4-3	0.4	4	79	5.8	167×57×110
0.4-6-3	0.4	6	118	8.6	167×57×130
0.4-8-3	0.4	8	158	11.5	167×57×130
0.4-10-3	0.4	10	198	14.4	167×57×180
0.4-12-3	0.4	12	238	17.3	167×57×180
0.4-14-3	0.4	14	278	20.2	167×57×210
0.4-15-3	0.4	15	298	21.7	167×57×210
0.4-16-3	0.4	16	318	23.0	167×57×210
0.4-18-3	0.4	18	359	26	167×57×240
0.4-20-3	0.4	20	398	28.9	167×57×240
0.4-25-3	0.4	25	498	36	167×85×210
0.4-30-3	0.4	30	597	43.3	167×85×250
0.4-40-3	0.4	40	796	57.6	167×85×300(小方) 270×120×210(大方)
0.4-50-3	0.4	50	995	72	270×120×230(大方)
0.4-60-3	0.4	60	1194	86.4	300×120×280
0.4-80-3	0.4	80	1592	100.8	300×120×310
0.4-90-3	0.4	90	1790	129.6	300×120×310
0.4-100-3	0.4	100	1989	144	300×120×330
0.42-10-3	0.42	10	180	13.7	167×57×210
0.42-12-3	0.42	12	217	16.5	167×57×210
0.42-14-3	0.42	14	252	19.2	167×57×210
0.42-15-3	0.42	15	270	20.6	167×57×210
0.42-16-3	0.42	16	289	22	167×57×210
0.42-18-3	0.42	18	325	24.7	167×57×240
0.42-20-3	0.42	20	361	27.5	167×57×240
0.42-25-3	0.42	25	451	34.4	167×85×210
0.42-30-3	0.42	30	541	41.2	167×85×230
0.42-40-3	0.42	40	721	54.9	167×85×300(小方) 270×120×210(大方)
0.42-50-3	0.42	50	902	68.7	270×120×230(大方)
0.42-60-3	0.42	60	1082	82.5	300×120×280
0.42-70-3	0.42	70	1263	96.2	300×120×280
0.42-80-3	0.42	80	1443	110	300×120×310

产品型号 Model BSMJ BCMJ BZMJ	额定电压 Rated voltage kV	额定容量 Rated output kvar	总电容量 Total capacitance μF	额定电流 Rated current A	外形尺寸长×宽×高（mm）
0.42-90-3	0.42	90	1624	123.7	300×120×310
0.42-100-3	0.42	100	1805	137.5	300×120×330
0.45-10-3	0.45	10	157.3	12.8	167×57×180
0.45-12-3	0.45	12	188.7	15.4	167×57×180
0.45-14-3	0.45	14	220.2	18	167×57×210
0.45-15-3	0.45	15	236	19.2	167×57×210
0.45-16-3	0.45	16	251.6	20.5	167×57×210
0.45-20-3	0.45	20	314.5	25.7	167×57×240
0.45-30-3	0.45	30	471.6	38.5	167×85×250
0.45-40-3	0.45	40	628.8	51.3	167×85×300(小方) 270×120×210(大方)
0.45-50-3	0.45	50	786	64.2	167×85×300(小方) 270×120×230(大方)
0.45-60-3	0.45	60	943.1	77	300×120×280
0.45-70-3	0.45	70	1100	89.8	300×120×280
0.45-80-3	0.45	80	1258	102.6	300×120×310
0.45-90-3	0.45	90	1415	115.5	300×120×310
0.45-100-3	0.45	100	1572	128.3	300×120×330
0.525-10-3	0.525	10	115.5	11	167×57×180
0.525-12-3	0.525	12	138.7	13.2	167×57×180
0.525-14-3	0.525	14	161.8	15.4	167×57×210
0.525-15-3	0.525	15	173.3	16.5	167×57×210
0.525-16-3	0.525	16	184.9	17.6	167×57×210
0.525-20-3	0.525	20	231.1	22	167×57×240
0.525-30-3	0.525	30	346.5	33	167×85×250
0.525-40-3	0.525	40	426	44	167×85×300(小方) 270×120×210(大方)
0.525-50-3	0.525	50	577.4	55	167×85×300(小方) 270×120×230(大方)
0.525-60-3	0.525	60	693	66	300×120×280
0.525-70-3	0.525	70	808.4	77	300×120×280
0.525-80-3	0.525	80	923.9	88	300×120×310
0.525-90-3	0.525	90	1039	99	300×120×310
0.525-100-3	0.525	100	1155	110	300×120×330
0.69-10-3	0.69	10	66.9	8.4	167×57×180
0.69-12-3	0.69	12	80.3	10	167×57×180
0.69-14-3	0.69	14	93.6	11.7	167×57×210
0.69-15-3	0.69	15	100.3	12.6	167×57×210
0.69-16-3	0.69	16	107	13.4	167×57×210
0.69-20-3	0.69	20	133.8	16.7	167×57×240
0.69-30-3	0.69	30	200.6	25.1	167×85×250
0.69-40-3	0.69	40	267.4	33.5	167×85×300(小方) 270×120×210(大方)
0.69-50-3	0.69	50	334.3	41.8	167×85×300(小方) 270×120×230(大方)
0.69-60-3	0.69	60	401.2	50.2	300×120×280
0.69-70-3	0.69	70	468	58.6	300×120×280
0.69-80-3	0.69	80	534.9	66.9	300×120×310
0.69-90-3	0.69	90	601.7	75.3	300×120×310
0.69-100-3	0.69	100	668.6	83.7	300×120×330

产品工艺图

undefined

机器设备

公司3

公司认证

CBB65 CBB61 CQC TUV UL ISO9000
