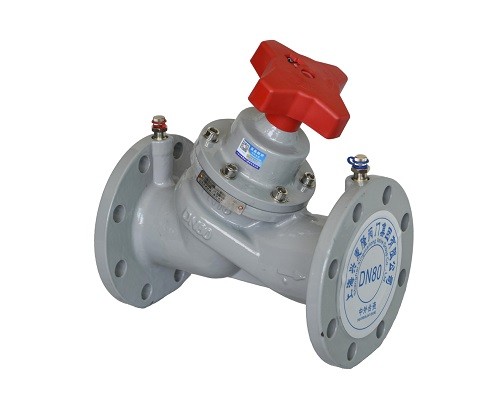

静态平衡阀
产品简介:
静态平衡阀是一种具有特殊功能的新型节能型阀门。由于该阀上设有开启数字显示,数字锁定装置,可直观调到任一位置,即用于流量测定的测压小阀。
该阀主要应用于工业和民用建筑供暖管网系统。具有良好的流量特性,用它可以准确的调节压降和流量,能够合理分配流量,实现流量定量,可以有效地解决供热(空调)系统中 存在的室温冷热不均问题。只要在各支路及用户路口装上适当规格的数字锁定平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理范围内,从而克服了大流量,小温差的不合理现象。
二、主要技术技能
型号 | BSVP |
试验压力 | 1.5mpa 2.4mpa |
工作压力 | ≤1.0mpa ≤1.6mpa |
工作温度 | ≤80℃ |
适用介质 | 水 |
特性曲线 | 等百分比 |
安装使用范围 | 管网系统的主干,分支干,室内供水干管、分支立管及多台锅炉 |
三、结构及使用方法
结构采用斜杠,暗升降。由阀体、阀盖、阀塞、手轮,数字显示器,锁定装置和测试小阀组成,结构新颖,操作灵活,密封性好,其使用方法如下:
本阀门数显窗在手轮上面,刻度盘对准数显窗的数字,为每圈之小数(手轮上面之圆型盘为刻度盘)数显窗2个并排,上面所示为开的圈数,例如DN50阀门,下面数显窗显示1时,其对准刻度盘上的数字为0,即可读作2圈:当刻度盘上的数字为0,即可读作2圈:当刻度盘上面的0对准数显窗内的0时阀门为全关闭。
阀门锁定时将钥匙(专用)(锁定装置位)插入侧面的螺栓,顺时针方向锁紧,即可锁定:逆时针旋转即为开启。
阀门进出口两端的小阀供连接测试仪使用。
