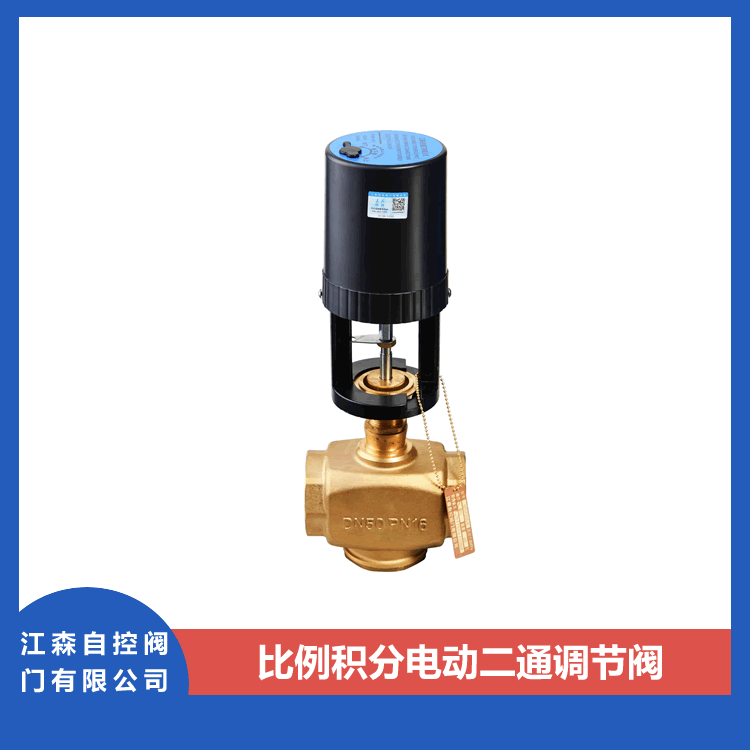

江森比例积分电动调节阀
产品概述
VA7200系列电动调节阀是由作用力1000N电动执行器与口径DN20-DN80调节阀体组合而成的电动调节阀系列，其广泛应用于空调制冷，采暖以及楼宇自动控制系统中，可精确调节系统中的介质流量，从而达到控制温度，湿度，压力和节能的目的。
产品特点
1.执行器之家采用铝压铸成型（表面经喷砂烤漆处理）外壳用ABS工程塑料，体积小，重量轻。
2.执行器选用可逆同步电机，具有过载限位开关保护功能，带限位开关，执行器电机自行停止。
3.工作电压：AC24V±10% 50/60Hz(也可以订制选用AC220V）
4.控制信号：开关/浮点信号/开关带无源信号反馈 模拟：0-10V/4-20MA
反馈输出可选电压0-10V、或电流信号4-20MADC
5.阀门可选用不同工作介质及温度。
6.风门结构有两通单座阀，三通分流阀及三通合流阀。
阀体技术参数
|
阀体型号
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
|
阀杆行程
|
20
|
20
|
20
|
20
|
20
|
|
最大压差（mpa）
|
1.0
|
0.75
|
0.5
|
0.3
|
0.2
|
|
流量系数KV值
|
10
|
16
|
25
|
4
|
63
|
|
公称压力
|
1.6mpa
|
|
液体温度
|
水-10℃-95℃ 蒸汽-10℃-180℃
|
|
介质
|
冷/热水，蒸汽等
|
|
材
质
|
阀体
|
黄铜、不锈钢
|
|
阀芯
|
黄铜，不锈钢
|
|
阀杆
|
不锈钢
|
|
密封
|
四氟填充，V型密封，弹簧自补偿
|
|
泄漏量
|
单座阀小于KV值得0.04%
|
执行器技术参数
|
执行器型号
|
VA7200-1003
|
A7200-1002
|
VA7200-1001
|
|
动作/控制
|
可逆的，递增控制
|
可逆的，递增控制
|
比例式制型正转或反转
|
|
电源电压
|
AV220V 50/60HZ±10%
|
AV24V 50/60HZ±10%
|
AC24V 50/60HZ±10%
|
|
电机型式
|
交流永磁同步可逆机电
|
|
作用力
|
1000N
|
1000N
|
1000N
|
|
控制信号
|
增量/开关信号
|
增量/浮点信号
|
0（2）~10VDC或0（4）~20mADC
|
|
反馈信号
|
有源信号
|
无源信号(可选有源)
|
0（2）~10VDC或0（4）~20mADC
|
|
功率消耗
|
7.5VA
|
7.5VA
|
7.5VA
|
|
最大行程
|
25mm
|
25mm
|
25mm
|
|
工作温度
|
-10~-60℃
|
-10~-60℃
|
-10~-60℃
|
|
工作湿度
|
10%90%RH无结露
|
