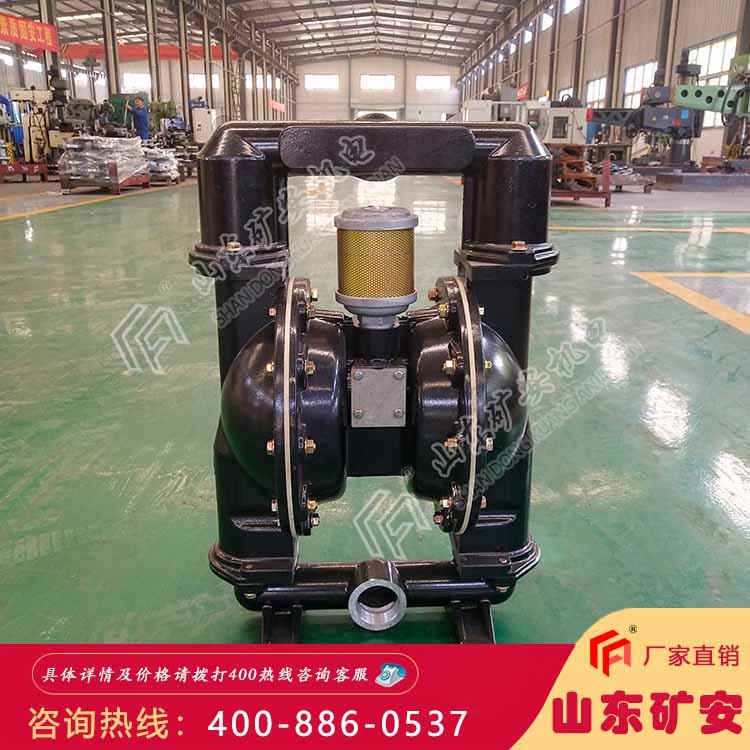

BQG460/0.2气动隔膜泵介绍

BQG460/0.2气动隔膜泵主要用于矿山井巷开拓，竖井井筒施工，采矿工作面槽及各类设备周边的排污，井下峒室工程的排水、排污排沙、排泥浆，矿井巷道喷白应用等。kuangan002

BQG460/0.2气动隔膜泵工作原理

BQG460/0.2气动隔膜泵是容积泵中较为特殊的一种形式。它是依靠一个隔膜片的来回鼓动改变工作室容积从而吸入和排出液体的。

气动隔膜泵主要由传动部分和隔膜缸头两大部分组成。传动部分是带动隔膜片来回鼓动的驱动机构，它的传动形式有机械传动、液压传动和气压传动等，其中应用较为广泛的是液压传动。气动隔膜泵的工作部分主要由曲柄连杆机构、柱塞、液缸、隔膜、泵体、吸入阀和排出阀等组成，其中，由曲轴连杆，柱塞和液缸构成的驱动机构与往复柱塞泵十分相似。

BQG460/0.2气动隔膜泵参数

型号   BQG460/0.2

额定流量L/min  460

出料压力MPa  0.2

额定风压MPa  0.55

zui大耗气量m3/min  3.0

通过颗粒zui大直径mm  9

长×宽×高（mm） 536x477x888

重量（kg）  50.4
