框式搅拌器工作原理及结构特征

框式搅拌器工作原理及结构特征

　　框式搅拌器产品优点多，是众多搅拌器型号里的常见的一种类型，那大家知道它的工作原理及结构有何特征吗？下面小编一一为您详细描述。

　　工作原理及结构特征：

　　框式搅拌器直径较大，一般取反应器内径的2/3～9/10，50～70r/min。框式搅拌器与釜壁间隙较小，有利于传热过程的进行，快速旋转时，搅拌器叶片所带动的液体把静止层从反应釜壁上带下来；慢速旋转时，有刮板的搅拌器能产生良好的热传导。

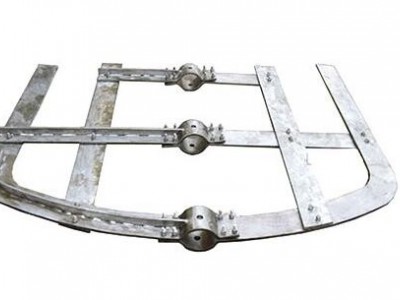

　　框式搅拌器与搅拌轴的连接方式类似于桨式，即叶轮与搅拌轴连接的一端制成半圆状的轴环，然后两侧叶片的两个半圆环用螺栓在搅拌轴上夹紧，同时用穿轴螺栓来固定叶片与搅拌轴。由于叶轮的外廓尺寸大，为便于装拆，叶片之间多数是螺栓连接。叶轮以扁钢、角钢制造居多，为了提高叶轮的强度，也可采用加筋的钢板。

　　搅拌轴与横档、竖条之间采用装配或者焊接连接起来，当搅拌轴被减速电机驱动旋转时，带动物料实现不同高度上的水平环向流动，横档、竖条对物料形成有效分割，达到强制搅拌分散的工艺效果。

　　框式搅拌器的结构简单，操作方便，大家在选择搅拌器型号的时候可以根据自己的需要访问我们的搅拌器产品展示进行选择，详情可以联系我们哦！
