高压电源放大器

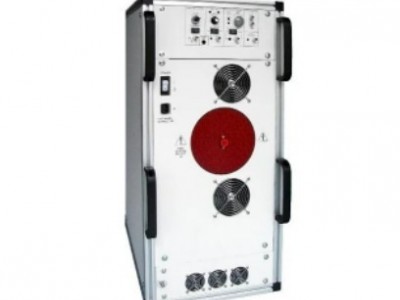

高电压放大器AMX30R600,输出电压±30kV,输出电流20mA,威思曼高压电源推出的高压功率放大器，威思曼高压电源推出的用于工业和研究应用。全固态高压绝缘设计，可实现高转换速率，宽带宽和低噪声工作。四象限有源输出在整个输出电压范围内将电流吸收或输出到电抗性或电阻性负载中。威思曼高压电源推出的这种类型的高压放大器输出对于实现准确的输出响应和各种负载（例如高电容性或电抗性负载）所需的高转换速率至关重要。该放大器为同相放大器。

产品特点：

四象限输出，用于驱动容性负载

闭环系统实现高精度

短路保护，用于设备保护

全固态设计，免维护运行

直流稳定的可编程电源应用

低输出噪声，提供高精确的输出

应用领域

铁电测试仪，静电偏转，电泳法，电流变液，电光调制，材料极化，交流或直流偏置，离子束转向，粒子加速器，质谱仪，材料表征，铁电体，大气等离子，介电势垒放电。

特性说明：

输入电压：220AC±10%

输入电流：10A

输出电压：0 ~±30kv直流或交流峰值

输出电流：0 ~±20毫安直流或交流峰值

输入电压范围：0至±10 V DC或峰值AC

输入阻抗:25kΩ

直流电压增益：3000V /V

直流电压增益精度:比满量程的0.1%更好

直流失调电压:小于±4V

输出噪声：小于1.5V rms

转换速率：大于550 V /μs(一般为10%至90%)

大信号带宽:DC到大于2.5khz

小信号带宽(-3 db):直流到大于30Hz(1%失真)

稳定度：小于50ppm /hr，非累积性

温度系数：低于25ppm /°C

工作温度：温度0°C至40°C(32°F至104°F)

工作湿度：相对湿度85%，无冷凝

最高海拔：海拔2000米(6561.68英尺)

外形尺寸：1040 mm H x 430 mm W x 870mm D(41” H x 17” W x 34” D)

重量：70kg

电压显示

显示比例：3000:1

直流精度优于全量程的0.1%

直流失调电压小于±5 mV

输出噪声小于20mv均方根

输出阻抗47Ω

电流显示

显示比例：1 V /6 mA

直流精度大于满量程的0.5%

失调电压小于±10 mV

输出噪声小于30mv

输出阻抗47Ω
